Prawie jak nowy Frezarka bramowa TRIMILL VF3016 Zweryfikowany sprzedawca

Cena na zapytanie

Producent TRIMILL
Model VF3016
Rok 2017
Lokalizacja Niemcy DE
Rodzaj Frezarki bramowe
ID produktu P220105105
Zrób TRIMILL
Typ VF3016
Rok budowy 2017
Sterowanie HEIDENHAIN iTNC530 HSCI
• Niezwykle stabilna, 5-osiowa maszyna, zaprojektowana specjalnie do produkcji narzędzi, form i matryc, a także do wymagającej produkcji pojedynczych części.
• 5-stronna obróbka w jednym ustawieniu z 2-osiową głowicą frezarską widłową
• Wykonanie jako suwnica bramowa, dzięki czemu kontrolowana dynamika i dokładność.
• Prędkości przesuwu do 40 000 mm/min w celu zwiększenia produktywności
• Zamknięta konstrukcja podwójnego drążka i prowadnicy poprzecznej z wewnętrznym, wszechstronnym prowadnicą prowadzącą (konstrukcja typu box-in-box).
• Niezmiennie dobre wyniki frezowania dzięki obciążeniu i termosymetrycznej konstrukcji.
• Nieruchomy przedmiot obrabiany zapewniający niezmiennie dobrą jakość powierzchni
• Bardzo kompaktowe wymiary przy jednoczesnym dużym obszarze roboczym
• Wysoka produktywność dzięki obróbce zgrubnej i wykańczającej w jednym ustawieniu.
• Ergonomiczna obsługa dzięki dostępowi z poziomu
Podróże
Oś X (wzdłużna): 3000 mm
Oś Y (poprzeczna): 1600 mm
Oś Z (pionowa): 1200 mm
Oś B (głowica frezująca osi obrotu) +/- 100 °
Oś C (głowica frezująca osi obrotu) +/- 240 °
Koncepcja struktury / osi
Serwomotory AC ze sterowaniem cyfrowym dla wszystkich osi
Napęd bramowy osi X
Napęd zębatkowy w osi X, bezluzowy dzięki elektrycznie obciążonym silnikom chłodzonym wodą
2 wrzeciona śrub kulowych w osi Y i Z
Prowadnice wszystkich osi liniowych są zaprojektowane jako wstępnie obciążone prowadnice rolkowe
Hydropneumatyczna kompensacja masy osi Z za pomocą 2 cylindrów
Stacjonarne elementy ramy z żeliwa mineralnego, ruchome elementy główne z żeliwa szarego lub sferoidalnego
Podwójna belka w wykonaniu obciążeniowym i termosymetrycznym, może być przesuwana w kierunku wzdłużnym wraz z suportem frezującym (oś X)
Wózek złożony z 4-kierunkowym prowadzeniem można przesuwać w obrębie podwójnej belki (oś Y)
Suport frezujący również prowadzony w 4 kierunkach, może być przesuwany pionowo w suficie poprzecznym (oś Z)
Termosymetryczne prowadzenie suwaka, dzięki czemu zachowuje liniowość podczas ruchu w „Z”
Stół maszyny zamocowany na fundamencie niezależnie od maszyny
Posuwy i szybkie posuwy
Szybki przesuw w osiach X, Y i Z: 40 000 mm/min
Szybki przesuw w osiach B i C: 50 obr/min
Przyspieszenia osi (X, Y i Z) 4 m / s²
Stół maszynowy
Powierzchnia mocowania: 3500 x 1750 mm
Rowki T: 27 x 22 mm mm H12
Rozstaw rowków teowych: 125 mm
Maksymalna waga detalu 7000 kg / m2
Maksymalna odległość stołu do końcówki wrzeciona 1356 mm
Sterowanie HEIDENHAIN iTNC530
Heidenhain iTNC530 z płaskim ekranem TFT oraz pionowymi i poziomymi paskami przycisków programowych
Główny panel sterowania z klawiaturą alfanumeryczną, panel sterowania maszyny, potencjometry nadrzędne, zestaw kluczy PC i panel dotykowy
Przenośne radio ręczne HR550 FS
TRIMILL Teleserwis - zdalna konserwacja
Kinematyka TRIMILL - automatyczna regulacja i kontrola kinematyki osi obrotowej
(Kinematyka jest porównywana z kulą kalibracyjną za pomocą sondy pomiarowej 3D)

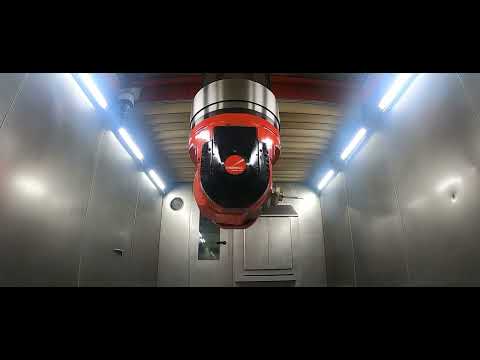

2-osiowa głowica frezarska widłowa T21C
Widłowa głowica frezarska TRIMILL T21C zamontowana pod suportem frezującym z obrotowym wrzecionem głównym wysokiej częstotliwości i wbudowaną osią obrotową (C) i obrotową (B)
• Obie osie z hydraulicznym zaciskiem centrycznym (oś B po obu stronach)
• Osie B i C są zaprojektowane jako osie symultaniczne
• Chłodzenie płaszczowe głównego wrzeciona
• Automatyczne mocowanie narzędzia
• Urządzenie zdmuchujące do uchwytu narzędziowego i stożka narzędziowego
• Łożysko osi B po obu stronach, napęd za pomocą 2 silników momentowych chłodzonych wodą
• Napęd osi C za pomocą chłodzonego wodą silnika momentu obrotowego
• Systemy pomiaru kąta bezpośredniego w osi C (przyrostowo) i B (bezwzględnie)
Producent wrzeciona: FISCHER
Zakres prędkości: 10 - 24 000 obr/min
Prędkość znamionowa: 6000 min-1
Moc napędu (S1 / S6): 42/50 kW
Moment obrotowy (S1 / S6): 67/84 Nm
Uchwyt narzędziowy: HSK-A 63
Łożysko przednie o średnicy wewnętrznej: 65 mm
Zakres obrotu w osi B: ± 100 °
Zakres obrotu w osi C: ± 240 °
Moment docisku w osi B: 4000 Nm
Moment docisku w osi C: 4000 Nm
Moment obrotowy osi B: 600 Nm
Moment obrotowy osi C: 700 Nm
Siła docisku wrzeciona 18 000 N
Maks. ciśnienie chłodziwa IKZ / zewnętrzne dysze zraszające 50/6 bar
Magazyn narzędzi
Ilość miejsc narzędziowych 50
Uchwyt narzędziowy 1.400
Czas przełączania: 15 - 20 s
Maks. Ø narzędzia 115 mm
Maks. Ø narzędzia z wolną przestrzenią przylegającą 125 mm
Maksymalna długość narzędzia 300 mm
Maks. waga narzędzia 12 kg
Całkowita waga wszystkich narzędzi w magazynku 400 kg
Układ chłodzenia KNOLL
Pojemność zbiornika 1400 l
Chłodzenie wewnętrzne - moc pompy 4 kW
Chłodzenie wewnętrzne – wydajność 25,9 l/min
Chłodzenie zewnętrzne - moc pompy 2,2 kW
Chłodzenie zewnętrzne – wydajność 90 l/min
Skimmer taśmowy do separacji oleju
Filtracja i czyszczenie z papierowym filtrem taśmowym KNOLL KF200, szerokość włókniny 710mm
Wymiary 3500x 50
Masa maszyny ok. 58 500 kg
Główne wymiary maszyny ok. 8,6 x 5,9 x 5,2 m
Wartości połączeń
Napięcie robocze 3 x 400 V 50 Hz
Całkowite podłączone obciążenie 90 kVA
Bezpiecznik znamionowy 160 A.
Przyłącze sprężonego powietrza min 6 bar
Umeblowanie
• 5-osiowa, pionowa frezarka portalowa o konstrukcji portalowej
• Widłowa głowica frezarska T21C do jednoczesnej pracy frezarskiej z wrzecionem FISCHER, 42kW, 67Nm, 24000 obr./min
n, HSK-A63
• Ręcznie obsługiwany dach tekstylny
• Łańcuch zmieniacza narzędzi 50, zmiana orientacji pionowej
• Sonda pomiarowa 3D do pomiaru detalu
• System monitorowania procesu MONTRONIX, w tym zainstalowane czujniki drgań do wykrywania nienormalnych drgań podczas procesu obróbki.
• Uruchamiany jest alarm, prędkość posuwu zostaje zmniejszona lub maszyna jest zatrzymywana przez sterowanie
• Pokrętło HEIDENHAIN HR550 (bezprzewodowe)
• BLUM LaserControl NT do bezdotykowego pomiaru narzędzi z automatyczną osłoną, umożliwia zwiększenie niezawodności procesu dzięki automatycznej kontroli kształtu i zużycia używanych narzędzi
• Układ chłodziwa KNOLL do chłodzenia-smarowania z zasilaniem przez dysze natryskowe i zasilaniem przez wrzeciono główne (IKZ)
• Kinematyka TRIMILL - zastosowanie dla osi obrotowych
• TRIMILL Teleservice - zdalne wsparcie
• Liniowe, bezwzględne i bezpośrednie systemy pomiaru położenia sprawiają, że HEIDENHAIN w osiach X, Y i Z z rozdzielczością 0,001 mm
• Hydrauliczny agregat prądotwórczy
• 1 szt. Jednostka smarująca do maszyny
• 1 szt. Jednostka smarująca do wrzeciona frezującego
• 1 szt. Jednostka chłodząca do chłodzenia głowicy frezującej
• 1 szt. Jednostka chłodząca do chłodzenia silników osi
• 1 szt. Układ odsysania emulsji olejowej i chłodząco-smarującej z trójstopniowym filtrowaniem, pobór mocy 2,2 kW, maks. wydajność odsysania 2000 m³/h
• 2 przenośniki taśmowe zgrzebłowe, umieszczone wzdłuż osi X po lewej i prawej stronie stołu maszyny, wysokość wyładunku ok. 1050 mm
Godziny pracy: sterowanie włączone 33 540 h, maszyna włączona 19 750 h, przebieg programu 8303 h,
Wrzeciono główne stare 8435 godzin, wymiana wrzeciona w 01/2022 Wrzeciono główne nowe "0" godzin !!

Ten opis mógł być przetłumaczony automatycznie. W celu uzyskania dalszych informacji prosimy o kontakt. Informacje zawarte w tym ogłoszeniu mają jedynie charakter orientacyjny. Exapro sugeruje sprawdzić szczegóły ze sprzedawcą przed dokonaniem zakupu.

Przesuw osi X 3000 mm
Przesuw osi Y 1600 mm
Przesuw osi Z 1200 mm
CNC Tak
Długość stołu 3500 mm
Szerokość stołu 1750 mm
Typ CNC HEIDENHAIN iTNC530 HSCI
Stożek wrzeciona HSK-A 63
Max. obroty wrzeciona 24000 rpm
Moc silnika wrzeciona 50 kW
-------------------
Długość x szerokość x wysokość 8600,0 × 5900,0 × 5200,0
Waga 58500 kg
Roboczogodziny 8303 godziny
Godziny podłączenia do prądu 19750 godziny
Stan techniczny bardzo dobry
Zgodność z normami CE tak
Status do obejrzenia
Rodzaj klienta Handlarz
Aktywny od 2018
Liczba ofert online 8
Ostatnia aktywność 15 września 2022

Opis

Zrób TRIMILL
Typ VF3016
Rok budowy 2017
Sterowanie HEIDENHAIN iTNC530 HSCI
• Niezwykle stabilna, 5-osiowa maszyna, zaprojektowana specjalnie do produkcji narzędzi, form i matryc, a także do wymagającej produkcji pojedynczych części.
• 5-stronna obróbka w jednym ustawieniu z 2-osiową głowicą frezarską widłową
• Wykonanie jako suwnica bramowa, dzięki czemu kontrolowana dynamika i dokładność.
• Prędkości przesuwu do 40 000 mm/min w celu zwiększenia produktywności
• Zamknięta konstrukcja podwójnego drążka i prowadnicy poprzecznej z wewnętrznym, wszechstronnym prowadnicą prowadzącą (konstrukcja typu box-in-box).
• Niezmiennie dobre wyniki frezowania dzięki obciążeniu i termosymetrycznej konstrukcji.
• Nieruchomy przedmiot obrabiany zapewniający niezmiennie dobrą jakość powierzchni
• Bardzo kompaktowe wymiary przy jednoczesnym dużym obszarze roboczym
• Wysoka produktywność dzięki obróbce zgrubnej i wykańczającej w jednym ustawieniu.
• Ergonomiczna obsługa dzięki dostępowi z poziomu
Podróże
Oś X (wzdłużna): 3000 mm
Oś Y (poprzeczna): 1600 mm
Oś Z (pionowa): 1200 mm
Oś B (głowica frezująca osi obrotu) +/- 100 °
Oś C (głowica frezująca osi obrotu) +/- 240 °
Koncepcja struktury / osi
Serwomotory AC ze sterowaniem cyfrowym dla wszystkich osi
Napęd bramowy osi X
Napęd zębatkowy w osi X, bezluzowy dzięki elektrycznie obciążonym silnikom chłodzonym wodą
2 wrzeciona śrub kulowych w osi Y i Z
Prowadnice wszystkich osi liniowych są zaprojektowane jako wstępnie obciążone prowadnice rolkowe
Hydropneumatyczna kompensacja masy osi Z za pomocą 2 cylindrów
Stacjonarne elementy ramy z żeliwa mineralnego, ruchome elementy główne z żeliwa szarego lub sferoidalnego
Podwójna belka w wykonaniu obciążeniowym i termosymetrycznym, może być przesuwana w kierunku wzdłużnym wraz z suportem frezującym (oś X)
Wózek złożony z 4-kierunkowym prowadzeniem można przesuwać w obrębie podwójnej belki (oś Y)
Suport frezujący również prowadzony w 4 kierunkach, może być przesuwany pionowo w suficie poprzecznym (oś Z)
Termosymetryczne prowadzenie suwaka, dzięki czemu zachowuje liniowość podczas ruchu w „Z”
Stół maszyny zamocowany na fundamencie niezależnie od maszyny
Posuwy i szybkie posuwy
Szybki przesuw w osiach X, Y i Z: 40 000 mm/min
Szybki przesuw w osiach B i C: 50 obr/min
Przyspieszenia osi (X, Y i Z) 4 m / s²
Stół maszynowy
Powierzchnia mocowania: 3500 x 1750 mm
Rowki T: 27 x 22 mm mm H12
Rozstaw rowków teowych: 125 mm
Maksymalna waga detalu 7000 kg / m2
Maksymalna odległość stołu do końcówki wrzeciona 1356 mm
Sterowanie HEIDENHAIN iTNC530
Heidenhain iTNC530 z płaskim ekranem TFT oraz pionowymi i poziomymi paskami przycisków programowych
Główny panel sterowania z klawiaturą alfanumeryczną, panel sterowania maszyny, potencjometry nadrzędne, zestaw kluczy PC i panel dotykowy
Przenośne radio ręczne HR550 FS
TRIMILL Teleserwis - zdalna konserwacja
Kinematyka TRIMILL - automatyczna regulacja i kontrola kinematyki osi obrotowej
(Kinematyka jest porównywana z kulą kalibracyjną za pomocą sondy pomiarowej 3D)
2-osiowa głowica frezarska widłowa T21C
Widłowa głowica frezarska TRIMILL T21C zamontowana pod suportem frezującym z obrotowym wrzecionem głównym wysokiej częstotliwości i wbudowaną osią obrotową (C) i obrotową (B)
• Obie osie z hydraulicznym zaciskiem centrycznym (oś B po obu stronach)
• Osie B i C są zaprojektowane jako osie symultaniczne
• Chłodzenie płaszczowe głównego wrzeciona
• Automatyczne mocowanie narzędzia
• Urządzenie zdmuchujące do uchwytu narzędziowego i stożka narzędziowego
• Łożysko osi B po obu stronach, napęd za pomocą 2 silników momentowych chłodzonych wodą
• Napęd osi C za pomocą chłodzonego wodą silnika momentu obrotowego
• Systemy pomiaru kąta bezpośredniego w osi C (przyrostowo) i B (bezwzględnie)
Producent wrzeciona: FISCHER
Zakres prędkości: 10 - 24 000 obr/min
Prędkość znamionowa: 6000 min-1
Moc napędu (S1 / S6): 42/50 kW
Moment obrotowy (S1 / S6): 67/84 Nm
Uchwyt narzędziowy: HSK-A 63
Łożysko przednie o średnicy wewnętrznej: 65 mm
Zakres obrotu w osi B: ± 100 °
Zakres obrotu w osi C: ± 240 °
Moment docisku w osi B: 4000 Nm
Moment docisku w osi C: 4000 Nm
Moment obrotowy osi B: 600 Nm
Moment obrotowy osi C: 700 Nm
Siła docisku wrzeciona 18 000 N
Maks. ciśnienie chłodziwa IKZ / zewnętrzne dysze zraszające 50/6 bar
Magazyn narzędzi
Ilość miejsc narzędziowych 50
Uchwyt narzędziowy 1.400
Czas przełączania: 15 - 20 s
Maks. Ø narzędzia 115 mm
Maks. Ø narzędzia z wolną przestrzenią przylegającą 125 mm
Maksymalna długość narzędzia 300 mm
Maks. waga narzędzia 12 kg
Całkowita waga wszystkich narzędzi w magazynku 400 kg
Układ chłodzenia KNOLL
Pojemność zbiornika 1400 l
Chłodzenie wewnętrzne - moc pompy 4 kW
Chłodzenie wewnętrzne – wydajność 25,9 l/min
Chłodzenie zewnętrzne - moc pompy 2,2 kW
Chłodzenie zewnętrzne – wydajność 90 l/min
Skimmer taśmowy do separacji oleju
Filtracja i czyszczenie z papierowym filtrem taśmowym KNOLL KF200, szerokość włókniny 710mm
Wymiary 3500x 50
Masa maszyny ok. 58 500 kg
Główne wymiary maszyny ok. 8,6 x 5,9 x 5,2 m
Wartości połączeń
Napięcie robocze 3 x 400 V 50 Hz
Całkowite podłączone obciążenie 90 kVA
Bezpiecznik znamionowy 160 A.
Przyłącze sprężonego powietrza min 6 bar
Umeblowanie
• 5-osiowa, pionowa frezarka portalowa o konstrukcji portalowej
• Widłowa głowica frezarska T21C do jednoczesnej pracy frezarskiej z wrzecionem FISCHER, 42kW, 67Nm, 24000 obr./min
n, HSK-A63
• Ręcznie obsługiwany dach tekstylny
• Łańcuch zmieniacza narzędzi 50, zmiana orientacji pionowej
• Sonda pomiarowa 3D do pomiaru detalu
• System monitorowania procesu MONTRONIX, w tym zainstalowane czujniki drgań do wykrywania nienormalnych drgań podczas procesu obróbki.
• Uruchamiany jest alarm, prędkość posuwu zostaje zmniejszona lub maszyna jest zatrzymywana przez sterowanie
• Pokrętło HEIDENHAIN HR550 (bezprzewodowe)
• BLUM LaserControl NT do bezdotykowego pomiaru narzędzi z automatyczną osłoną, umożliwia zwiększenie niezawodności procesu dzięki automatycznej kontroli kształtu i zużycia używanych narzędzi
• Układ chłodziwa KNOLL do chłodzenia-smarowania z zasilaniem przez dysze natryskowe i zasilaniem przez wrzeciono główne (IKZ)
• Kinematyka TRIMILL - zastosowanie dla osi obrotowych
• TRIMILL Teleservice - zdalne wsparcie
• Liniowe, bezwzględne i bezpośrednie systemy pomiaru położenia sprawiają, że HEIDENHAIN w osiach X, Y i Z z rozdzielczością 0,001 mm
• Hydrauliczny agregat prądotwórczy
• 1 szt. Jednostka smarująca do maszyny
• 1 szt. Jednostka smarująca do wrzeciona frezującego
• 1 szt. Jednostka chłodząca do chłodzenia głowicy frezującej
• 1 szt. Jednostka chłodząca do chłodzenia silników osi
• 1 szt. Układ odsysania emulsji olejowej i chłodząco-smarującej z trójstopniowym filtrowaniem, pobór mocy 2,2 kW, maks. wydajność odsysania 2000 m³/h
• 2 przenośniki taśmowe zgrzebłowe, umieszczone wzdłuż osi X po lewej i prawej stronie stołu maszyny, wysokość wyładunku ok. 1050 mm
Godziny pracy: sterowanie włączone 33 540 h, maszyna włączona 19 750 h, przebieg programu 8303 h,
Wrzeciono główne stare 8435 godzin, wymiana wrzeciona w 01/2022 Wrzeciono główne nowe "0" godzin !!

Ten opis mógł być przetłumaczony automatycznie. W celu uzyskania dalszych informacji prosimy o kontakt. Informacje zawarte w tym ogłoszeniu mają jedynie charakter orientacyjny. Exapro sugeruje sprawdzić szczegóły ze sprzedawcą przed dokonaniem zakupu.


Dane techniczne

Przesuw osi X 3000 mm
Przesuw osi Y 1600 mm
Przesuw osi Z 1200 mm
CNC Tak
Długość stołu 3500 mm
Szerokość stołu 1750 mm
Typ CNC HEIDENHAIN iTNC530 HSCI
Stożek wrzeciona HSK-A 63
Max. obroty wrzeciona 24000 rpm
Moc silnika wrzeciona 50 kW
-------------------
Długość x szerokość x wysokość 8600,0 × 5900,0 × 5200,0
Waga 58500 kg
Roboczogodziny 8303 godziny
Godziny podłączenia do prądu 19750 godziny
Stan techniczny bardzo dobry
Zgodność z normami CE tak
Status do obejrzenia
